Odată cu viitoarea lansare a versiunii poloneze a IronCAD 2023, dezvoltatorul IronCAD este încântat să anunțe o nouă versiune care include numeroase îmbunătățiri și beneficii pentru a ajuta clienții să stimuleze inovația și să treacă mai repede de la proiectare la producție. IronCAD se concentrează invariabil pe îmbunătățirea performanțelor în proiectarea de ansambluri mari, îmbunătățind funcționalitatea mediului de desen 2D pentru a fi nu numai mai competitiv, ci și mai productiv. Îmbunătățirile se concentrează, de asemenea, pe extinderea capacităților cheie de modelare care continuă să dezvolte flexibilitatea și versatilitatea IronCAD. Îmbunătățirile aduse fac ca IronCAD să rămână cel mai simplu sistem de proiectare CAD 3D.
Mai jos este prezentată o descriere detaliată a modificărilor aduse:
Îmbunătățiri de performanță
Performanță îmbunătățită a generării de vizualizări în modulul Desen
Lucrul cu fișiere de dimensiuni mai mari și utilizarea funcției Package Drawings în IronCAD 2023 a fost semnificativ accelerată. Îmbunătățirile aduse se traduc printr-o generare de 5 până la 10 ori mai rapidă a desenelor în IronCAD 2023.
Disponibil în:

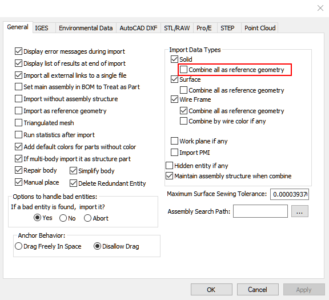

Îmbunătățirea performanțelor de import al fișierelor 3D cu opțiunea "Merge as reference geometry".
Atunci când lucrați cu ansambluri de mari dimensiuni, puteți importa date utilizând opțiunea Merge as reference geometry (Îmbinare ca geometrie de referință), care creează o singură parte a ansamblului importat. Viteza de actualizare a modelelor mari care pot genera mai multe suprafețe a fost îmbunătățită. La import, mergeți la Import Options (Opțiuni de import) și utilizați "Combine all as reference geometry" (Combinați totul ca geometrie de referință). Acest import va avea un impact mai vizibil asupra performanțelor, deoarece combină mai multe părți într-una singură (importul ca geometrie de referință păstrează părțile individuale).
Disponibil în:
Importul de fișiere STEP (fără opțiunea Repair Model activată)
S-a actualizat importul de fișiere STEP cu opțiunea de reparare dezactivată pentru a sări peste numărul de operații de reparare efectuate. Poate fi aplicat fișierelor STEP care necesită mult timp pentru a fi importate.
Disponibil în:
Marcarea ansamblurilor mari
Selecția ansamblurilor mari a fost îmbunătățită semnificativ pentru a reduce timpii de așteptare. Atât selecția de la dreapta la stânga, cât și cea de la stânga la dreapta au fost optimizate, reducând timpul de operare de la câteva minute la câteva secunde în multe cazuri.
Disponibil în:
Îmbunătățiri ale interfeței cu utilizatorul
Lista de proprietăți
Pe lângă browserul de obiecte recent adăugat, a fost implementat un nou browser de proprietăți, care permite afișarea proprietăților elementelor de catalog și de scenă selectate. Poziția standard a funcției este lângă Object Browser.
Disponibil în:
Stocarea mai multor proprietăți într-un singur obiect
O nouă abilitate de a crea un singur obiect de proprietate cu ajutorul instrumentului Sprinkler pentru a colecta proprietăți precum finisajele de suprafață, materialele și proprietățile personalizate într-un singur obiect care poate fi plasat pe alte obiecte din scenă. Utilizați instrumentul Scratcher pentru a selecta un obiect. Faceți clic cu butonul drept al mouse-ului în folderul care urmează să fie eliminat și selectați Toate proprietățile. Astfel, se va crea un dosar cu toate proprietățile obiectului. Atunci când aruncați un element din dosar, puteți selecta proprietățile dorite.
Disponibil în:
Afișați vizualizările principale prestabilite
A fost adăugată posibilitatea de a previzualiza rapid vederile principale definite pentru a verifica poziția acestora și dacă au fost create.
Disponibil în:
Definirea vederii principale pentru mai multe elemente simultan
IronCAD 2023 vă permite să configurați o vedere principală pentru mai multe elemente simultan. O astfel de acțiune poate reduce semnificativ timpul de generare a desenelor de ansamblu.
Disponibil în:
Suport pentru măsurători în vizualizatorul WEB
În vizualizatorul de modele a fost adăugată o opțiune pentru măsurarea indicativă a componentelor. Măsurarea este creată pe baza datelor grafice, deci nu este la fel de precisă ca cea disponibilă direct în program.
Setați referința de rotație
O nouă funcție care permite să se facă clic dreapta pe un model în timpul rotației pentru a defini o referință de rotație. Referința setată poate fi eliminată făcând din nou clic dreapta, iar comanda în sine poate fi atribuită ca o comandă rapidă de la tastatură.
Disponibil în:
Setați ca transparent
O nouă opțiune pentru a seta rapid transparența pentru un element selectat. Transparența vă permite să vedeți prin intermediul unui obiect fără a-l ascunde. Pentru a activa transparența, dați clic dreapta pe elementele selectate.
Disponibil în:
Secțiune transversală vizuală 3D de la nivelul Scenei
În scenă a fost adăugat un nou instrument de secțiune, care permite crearea de secțiuni multiplane. Secțiunea transversală creată în acest mod nu este un obiect în vizualizatorul de scenă și modifică doar vizibilitatea în scenă. Se pot crea și salva secțiuni transversale multiple pentru a trece rapid de la una la alta. Comanda se află în bara de stare din partea de jos a ferestrei.
Disponibil în:
Noul editor de mișcare
Editorul de mișcare a fost reproiectat pentru a se integra în interfața modernă. Au fost adăugate controale de animație în editor, transformându-l într-un instrument unic pentru modificarea, rularea și exportul animațiilor. Această îmbunătățire ajută la eficientizarea procesului de creare a animațiilor.
Disponibil în:
Fișiere favorite adăugate la lista de fișiere deschise recent în meniul principal
Funcția "Pin Favourites" din lista de fișiere deschise recent în fereastra de întâmpinare a fost adăugată acum și la lista de fișiere deschise recent din meniul principal pentru a facilita accesul la lista de fișiere deschise recent în mai multe locații.
Disponibil în:
Butonul Delete șterge câmpul de dimensiune
Comportamentul butonului "Ștergere" atunci când este selectat un mâner de dimensiune a fost modificat pentru a fi mai ușor de utilizat pentru noii utilizatori. Anterior, apăsarea Delete (Ștergere) elimina forma selectată din scenă; acum se șterge doar conținutul câmpului în care poate fi introdusă dimensiunea.
Disponibil în:
Îmbunătățiri la proiectarea avansată
Legături în schița 3D
A fost adăugată la 3D Sketch posibilitatea de a impune constrângeri geometrice. Aceasta este o schimbare majoră care va permite crearea unor trasee mai avansate. Pentru o piesă structurală, puteți controla întreaga piesă prin editarea traiectoriei. Pentru partea inovatoare, trebuie să legați parametrii traiectoriei 3D de forma creată.
Disponibil în:
Noi tipuri de legături și interfață actualizată
De asemenea, a fost îmbunătățită opțiunea de legare a pieselor/ansamblurilor. Au fost adăugate legăturile: simetrie, lățime și traiectorie. În plus, interfața a fost îmbunătățită pentru a separa tipurile de legături de bază și cele avansate și pentru a reduce numărul de legături duplicate.
Disponibil în:
Crearea unei copii a unui solid combinat
O nouă opțiune foarte utilă pentru oglindirea pieselor/ansamblurilor în TriBall vă permite să creați un solid combinat din piesa/ansamblul original, dar aceasta este o copie în care puteți modifica culoarea și alte modificări ale piesei/ansamblului original. Atunci când se efectuează actualizări ale geometriei sursă, copia va fi actualizată cu aceste modificări.
Disponibil în:
Crearea unei copii combinate a unui solid în locația curentă
Modificări la comanda Copy/Combine Solid pentru a păstra locația curentă a solidului copiat/combinat pentru a îmbunătăți poziționarea atunci când este plasat într-o altă piesă.
Disponibil în:
Deschideți dosarul care conține solidul combinat
Odată ce ați obținut solidele combinate, acum puteți da clic dreapta pe BREP-ul combinat pentru a avea acces rapid la dosarul din care provine fișierul combinat. Acest lucru vă economisește timp pentru a localiza fișierul.
Disponibil în:
Comenzi separate de extragere
Utilizatorii din alte sisteme CAD sunt familiarizați cu comenzile separate pentru crearea de extrageri de schițe care adaugă și elimină material. De obicei, IronCAD le are în cadrul aceleiași comenzi. Acum puteți avea comenzi individuale în bara de instrumente pentru a simplifica procesul. Utilizatorii altor programe CAD sunt adesea obișnuiți să aibă opțiuni separate responsabile pentru aceste operațiuni.
Disponibil în:
Parte structurală nouă - șablon
O nouă comandă a fost adăugată la bara de instrumente - un șablon care creează doar o nouă parte structurală. Interfața a fost modificată pentru a împiedica crearea de ansambluri (sau plasarea de ansambluri pe scenă). Acest comportament oferă senzația aplicațiilor CAD tradiționale pentru crearea de piese și este util pentru proiectarea de piese unice. În mod implicit, opțiunea nu este adăugată la bara de instrumente.
Disponibil în:
Suport de configurare pentru schimbarea unui solid într-o parte structurală
La înlocuirea unui solid BREP (importat sau copiat) în interiorul unei părți structurale, atunci când se schimbă solidul și se selectează un fișier ICS al părții structurale care are configurații, opțiunea permite selectarea configurației dorite și încărcarea reprezentării solide corespunzătoare pentru configurație.
Disponibil în:
Proprietăți și șabloane de proprietăți îmbunătățite
Au fost aduse îmbunătățiri la capacitățile șablonului de proprietăți pentru a adăuga în șablon proprietăți de sistem, cum ar fi numărul de piesă sau greutatea. În plus, un editor de file de proprietăți este disponibil în piese/ansambluri pentru a edita proprietățile într-o locație comună. Utilizatorii suprapunerii IC-Normalia au folosit de obicei BOM ProActive, utilizatorii fără IC-Normalia pot obține un stil coerent de editare a proprietăților. Pentru ca editorul de file de proprietăți să fie afișat, piesele/ansamblurile nou create trebuie să aibă șabloane de proprietăți aplicate în Tools/Options/Default Property Settings.
Disponibil în:
Introduceți filetele în găuri
Un nou instrument util care vă permite să adăugați filete la piesele importate. Puteți introduce rapid date despre filete care nu sunt reținute în timpul importului. Puteți insera manual filetele sau puteți utiliza funcția de detectare automată pentru a crea mai multe filete simultan pe piesă.
Disponibil în:
Înlocuiți partea cu parametrii reținuți
Utilizarea butonului Ctrl-dreapta al mouse-ului pe un element de catalog pentru a înlocui o piesă cu parametri (care se referă unul la celălalt) va fi acum menținută/actualizată cu comanda replace. Acest lucru este acceptat pentru ca piesele/ansamblurile stocate în cataloage să înlocuiască aceeași piesă în scenă. Atunci când se înlocuiesc alte piese, este posibil ca comanda să nu găsească în totalitate referințele parametrilor.
Disponibil în:
Proprietăți din fișiere CAD native
Fișierele CAD native, cum ar fi Inventor, SolidWorks, UG, CATIA V5, au multe proprietăți pentru piese și ansambluri. Anterior, proprietățile fișierelor importate erau afișate numai la nivelul ansamblului. În plus, multe proprietăți au doar nume în limba engleză atunci când sunt importate. Utilizatorii care lucrează într-o altă limbă doresc să vadă proprietățile în limba lor maternă. IronCAD 2023 oferă o modalitate de modificare a hărții pentru a converti un nume de proprietate în limba engleză într-un nume localizat, utilizând fișierul IC_Import_UDA.xml aflat în C:Program FilesIronCAD 2022Data "Lang".
"Lang" este o setare pentru a seta limba care urmează să fie utilizată. Pentru limba engleză este en-us, iar pentru chineza tradițională este zh-tw, de exemplu. Sintaxa fișierului IC_Import_UDA.xml poate fi găsită mai jos:
<?xml version="1.0″ encoding="utf-8″?>
<UDALocalName Version="1.0″>.
<NameMap Name="Creation Date" Localization = "建立日期"/>.
<NameMap Name="Design State" Localization = "設計狀態"/>
<NameMap Name="Designer" Localization = "設計者"/>.
<NameMap Name="File Subtype" Localization = "檔案子類型"/>
<NameMap Name="Location" Localization = "路徑"/>.
<NameMap Name="Poisson's Ratio" Localization = "蒲松比"/>
<NameMap Name="Revision Number" Localization = "修訂號"/>.
<NameMap Name="Specific Heat" Localization = "比熱"/>.
<NameMap Name="Conductivitate termică" Localization = "導熱係數"/>
<NameMap Name="Coeficient de dilatare termică" Localization = "熱膨脹係數"/>.
<NameMap Name="Rezistența maximă la tracțiune" Localization = "極限抗拉強度"/>
<NameMap Name="Rezistența la curgere" Localization = "屈服強度"/>.
<NameMap Name="Young's Modulus" Localization = "楊式模量"/>.
</UDALocalName>.
În cazul în care sistemul găsește harta denumirilor, acestea vor fi înlocuite cu denumiri localizate. Utilizatorii pot adăuga noi intrări sau șterge orice intrare, după cum este necesar. Utilizatorii pot, de asemenea, să lase locația goală, astfel încât numele să nu fie înlocuit.
Disponibil în:
Toleranță pentru punctele magnetice cu Ctrl-Alt LPM
Atunci când mai multe puncte magnetice se află în imediata apropiere, poate fi dificil să se selecteze un anumit punct. A fost adăugată o opțiune de toleranță pentru a selecta punctele magnetice din apropiere atunci când se utilizează o listă de selecție declanșată de o combinație Ctrl-Alt-Buton stânga al mouse-ului.
Disponibil în:
Proprietăți personalizate ca parametru de text
Au fost adăugate noi posibilități de utilizare a formulelor pentru proprietățile personalizate pentru a face legătura cu alte valori de proprietate. Folosind numele unei proprietăți personalizate, se poate construi o formulă (=$Proprietatepersonalizată&) pentru a extrage date din alte proprietăți, care pot fi controale de text sau de parametri.
Disponibil în:
Îmbunătățiri la modulul de tablă
Setarea implicită a alocației pentru curbele nou adăugate
Utilizatorii au acum opțiunea de a seta o toleranță implicită pentru curburi atunci când creează articole noi. Există 3 îmbunătățiri legate de alocație în această versiune:
- În secțiunea Opțiuni de program - Foi de metal, am adăugat setări responsabile pentru toleranța de îndoire. Există 6 tipuri de toleranțe de îndoire, prezentate mai jos. La crearea unei noi curbe, a unei schițe de curbură și a unei curbe dintr-o gaură, toleranța va fi stabilită pe baza valorii implicite.
- Proprietățile foilor de metal sunt actualizate atunci când se modifică toleranța de îndoire.
- A fost adăugată o setare a marjei de îndoire pentru funcțiile de schiță de îndoire și de îndoire cu găuri de fixare.
Disponibil în:
Ștergerea unei piese de tablă conectate păstrează desfășurarea
Atunci când aveți o piesă de tablă pliată (care are o expansiune) și o unificați de mai multe ori într-o scenă, ștergerea unei instanțe a piesei de tablă nu va șterge acum piesa desfășurată, ci o va muta într-una dintre celelalte instanțe unificate. Această funcție de detectare automată a reconectării a fost adăugată în versiunea 2023.
Disponibil în:
Suport pentru subcotarea colțurilor interne/externe
Odată ce a fost creată o îndoire a tablei de metal și a fost deplasată spre exterior cu ajutorul mânerelor de subcotare, se va adăuga automat o subcotare. Cu toate acestea, acest lucru a fost mai dificil dacă baza a fost mutată spre interior. În versiunea actuală, dacă mutați curba cu colțul de subcotare folosind tragerea cu butonul stâng al mouse-ului (Ctrl - stânga), se va crea o subcotare internă.
Disponibil în:
Îmbunătățiri la modulul Desen
Suport pentru linii de grilă de coloană
Posibilitatea de a crea referințe X/Y cu posibilitatea de a le prinde dimensiuni. Acesta este utilizat în mod obișnuit în aplicațiile de proiectare structurală. Această nouă comandă se află pe panglică, în fila Annotations (Adnotări). Stilurile sunt disponibile în Style Manager pentru a seta eticheta, dimensiunea, culorile și tipurile de linii. Poziția inițială este luată din coordonatele globale ale scenei. De asemenea, puteți utiliza coordonate locale pentru a specifica o anumită locație de pornire în raport cu modelul.
Disponibil în:
Simbolul găurii pentru știfturi
O nouă comandă pentru crearea de simboluri de găuri utilizate pentru a marca tipurile de știfturi. Utilizatorii pot selecta tipuri standard și le pot combina pentru a crea marcaje personalizate. Acesta este un obiect inclus în stiluri, care poate fi setat în caseta de dialog Stiluri și straturi.
Disponibil în:
Linii de referință pentru grupuri
Liniile de referință pot fi acum adăugate la grupurile de forme definite de utilizator pentru a permite crearea personalizată de simboluri care pot fi stocate și reutilizate din cataloage. Pentru a crea o linie de referință, dați pur și simplu clic dreapta pe grup.
Disponibil în:
Schimbarea dinamică a direcției secțiunii
Pe baza punctului în care utilizatorul plasează vizualizarea secțiunii, direcția secțiunii poate fi actualizată în mod dinamic pentru a obține vizualizarea corectă a secțiunii. Aceasta este o opțiune care poate fi activată/dezactivată.
Disponibil în:
Atunci când se trece de la orientarea peisaj la cea portret pentru un text cu o linie de referință, caseta va fi ajustată automat pentru a menține o dimensiune și o poziție similară a elementelor.
Disponibil în:
Rotiți textul la marginea selectată
O nouă opțiune care permite rotirea automată a casetei de text pe marginea indicată. Anterior, era necesară o rotație manuală a textului.
Disponibil în:
Editare scenă. Focalizare pe vizualizarea curentă. Lista de selecție
O nouă opțiune pentru a controla o scenă care conține părți ascunse pentru a reduce confuzia și a permite editarea rapidă a vizualizării dorite.
Disponibil în:
Indicarea îmbunătățită a liniilor centrale
Au fost aduse îmbunătățiri pentru a evita crearea de arcuri/cercuri ascunse atunci când se creează o linie mediană. În cazul în care în vizualizare sunt afișate muchii ascunse, se vor crea adnotări pe elementele ascunse.
Disponibil în:
Numărul de filete pe baza tipurilor de filete
Au fost adăugate noi opțiuni pentru a determina automat numărul de găuri pe baza tipului de filet și nu a instanțelor asociate. Acest lucru simplifică procesul de descriere pentru a apela direct toate găurile de același tip de filet.
Disponibil în:
Ascundeți cele neselectate pentru filete
Atunci când încarcă adnotări ale filetelor, este posibil ca utilizatorii să dorească să vadă doar anumite filete, în special atunci când se utilizează numărarea automată a găurilor, de obicei există doar una care arată numărul total. Pentru a face acest lucru, utilizatorii pot selecta găurile și pot face clic dreapta și selecta "Hide Unselected" (Ascundeți cele neselectate) pentru a vedea doar găurile necesare pentru afișare. Acest lucru funcționează pentru a ascunde filetele de găuri care sunt conectate.
Disponibil în:
Verificator ortografic - suport pentru majuscule
Verificatorul ortografic a fost extins pentru a suporta majusculele. Acest lucru este important pentru documentația tehnică.
Disponibil în:
Rotiți rapid pentru a edita adnotarea din catalog
Dacă rotiți o adnotare dintr-un catalog cu ajutorul butonului drept al mouse-ului, proprietățile adnotării se deschid imediat ce o plasați. Aceasta poate fi utilizată pentru a edita rapid adnotarea.
Disponibil în:
Utilizarea culorilor din piese la exportul în DWG
Atunci când utilizați opțiunea "Use colors from parts" (Utilizați culorile din piese), culorile vor fi păstrate și la exportul într-un fișier DWG.
Disponibil în:
Setarea opțională a intervalelor de dimensiuni/toleranțe
A fost adăugată o nouă setare la proprietățile de toleranță pentru a permite utilizatorului să introducă o distanță între valoarea dimensiunii și toleranță.
Disponibil în:
Actualizarea parametrului de dată
Atunci când utilizați proprietățile textului, puteți seta parametrii care specifică data, de exemplu, data de creare. A fost adăugată posibilitatea de a afișa/ ascunde ora.
Disponibil în:
Desenarea unei muchii în vederea de secțiune
Hașurarea în vizualizările de secțiune este uneori afișată deasupra geometriei reale, ceea ce face imposibilă crearea unei cote pentru curbă. Prin apăsarea barei de spațiu atunci când se creează o cotă, este disponibilă o nouă opțiune pentru a se fixa la geometria din spatele secțiunii.
Disponibil în:
Exportul unei serii de foi în DWG
Funcție nouă pentru a exporta un interval specificat de foi în DWG.
Disponibil în:
Îmbunătățiri aduse modulului CAXA DRAFT
Modificarea dinamică a adâncimii secțiunii
A fost adăugată posibilitatea de a crea o vedere a secțiunii pe baza adâncimii setate, fiind posibilă modificarea adâncimii după creare.
Disponibil în:
Import PDF actualizat
Acum este posibilă importarea geometriei vectoriale, a umpluturilor, a imaginilor raster și a fonturilor TrueType dintr-un fișier PDF în desenul CAXA DRAFT curent, păstrând proporțiile, straturile, tipurile de linii și culorile din fișierul PDF sursă.
Disponibil în:
Exportul PDF îmbunătățit
Exportul în format PDF acceptă forme vectoriale, ceea ce duce la o dimensiune mult mai mică a exportului. În plus, a fost adăugat suportul pentru fonturile TrueType.
Disponibil în:
Imprimare inteligentă (zonă)
Puteți imprima mai multe desene simultan, cu suport pentru conversia în PDF, JPG, PNG, TIF și alte formate.
Disponibil în:
Suport pentru fișiere DWT
A fost adăugată posibilitatea de a deschide fișiere DWT direct în CAXA DRAFT.
Disponibil în:
Identificarea îmbunătățită a tipurilor DWG
Datele obiectelor speciale care susțin identificarea AutoCAD, inclusiv bare de titlu, numere de serie, programe etc., pot fi transferate direct în CAXA DRAFT utilizând un fișier XML.
Disponibil în:
Dreptunghi din punctul central
Acum puteți crea un dreptunghi pe baza punctului median și a dimensiunilor.
Disponibil în:
Șanfrenare
Posibilitatea de a indica două linii paralele pentru a plasa un colț întreg între liniile paralele.
Disponibil în:
Funcția de găurire
Suportă atât un diametru inițial, cât și un diametru final de 0.
Disponibil în:
Manipularea decalajului în Array de-a lungul unei curbe
Disponibil în:
Ascundeți selectat/ne-selectat
O nouă comandă pentru a ascunde rapid elementele selectate sau neselectate. Opțiunea este vizibilă în meniul clicului din dreapta.
Disponibil în:
Suport pentru exportul de tabele
Tabelele create de utilizator folosind linii, text etc. pot fi exportate în fișiere xls, xlsx.
Disponibil în:
Numerotarea articolelor permite defalcarea numerelor
A fost adăugată opțiunea de a împărți numerele în numere separate.
Disponibil în:
Adnotare îmbunătățită a rugozității suprafeței
A fost adăugată posibilitatea de a insera un semn de majoritate pentru a susține cele mai recente cerințe ale standardului GB 131-93.
Disponibil în:
Îmbunătățiri ale dimensiunilor lungimi de arc
A fost adăugat suport pentru dimensiunea întregului arc sau a părților selectate.
Disponibil în:
Îmbunătățiri la fila Fișier
Au fost adăugate funcții utile în meniul clic-dreapta, printre care: salvează totul, închide toate, închide altele și copiază calea completă a fișierului.
Disponibil în:
Calea utilizată anterior la deschiderea unui fișier
După ce un fișier a fost deschis cu succes, următoarea indicație de deschidere va fi în ultima locație utilizată.
Disponibil în:
Funcția Find & Replace îmbunătățită
Rezultatele prezintă acum statistici cantitative pentru a vedea numărul de rezultate care trebuie schimbate/înlocuite.
Disponibil în:
Adăugarea suportului de toleranță la proprietățile conexe
Disponibil în:
Crearea unui tabel dintr-un fișier .xlsx
La inserarea unui tabel, fișierele xls și xlsx pot fi combinate pentru a crea imediat tabelul. După ce este selectat un obiect tabel existent, se poate încărca un fișier xls sau xlsx.
Disponibil în:
Actualizarea bibliotecii
Actualizarea a 232 de standarde simbolice care acoperă categoriile de piulițe, dibluri, șuruburi, etc. Biblioteca actuală de simboluri conține 53 de clase mari și 5346 de subclase.
Disponibil în:
Extinderea funcționalității bibliotecii
A fost adăugată funcționalitatea "Simbol neparametric" și suport pentru spline, imagini și alte obiecte ca simboluri interne, neparametrice.
Disponibil în:
Altele
- Crearea unei noi foi după configurarea cadrului și a tabelelor păstrează setările foii anterioare.
- Optimizarea calculatorului de ponderare, a căutării de text, a substituției și a altor funcții.
- Erori de compatibilitate parțială a datelor PAT rezolvate.
- Îmbunătățirea performanțelor de editare a desenelor cu mai multe casete de text.
Disponibil în:
Actualizări privind componentele și colaborarea
Actualizarea traductorului de fișiere
Traductorul de fișiere a fost actualizat cu următoarele formate de fișiere:
CATIA V5: V5R8 - V5-6R2022
Pro/E (CREO): 16 - Creo 9.0
UG NX: 11 - NX 2206
Inventator: V11 - V2023
SolidWorks: 98 - 2022
SolidEdge: V18 - SE 2022
JT Import: 8 - 10.2, 10.3, 10.5, 10.6 și 10.7, și Import de grafică
IFC: IFC2x3, IFC4
Rhino: V2-7
Disponibil în:
IC-Normalia 2023 și Multiphysics
Disponibil în:
